Kao dobavljač pogona s promjenjivom frekvencijom (VFD) od 10 KS, razumijem ključnu važnost osiguravanja kvalitete i performansi ovih uređaja. VFD je sofisticirani dio opreme koji kontrolira brzinu i okretni moment elektromotora mijenjanjem frekvencije i napona struje koja mu se dovodi. Kako bismo zajamčili da naši VFD-ovi od 10 KS zadovoljavaju najviše standarde, potrebno je provesti sveobuhvatan skup testova prije nego što se puste na tržište. U ovom postu na blogu opisat ću ključne testove koje treba provesti na VFD-u od 10 KS.
Vizualni pregled
Prvi korak u testiranju VFD-a od 10 KS je temeljit vizualni pregled. To uključuje ispitivanje fizičkog stanja pogona, uključujući kućište, konektore i tiskane ploče. Sve znakove oštećenja, kao što su pukotine, ogrebotine ili labavi spojevi, treba zabilježiti i riješiti. Vizualni pregled također uključuje provjeru pravilnog označavanja i dokumentacije, osiguravajući da je VFD ispravno identificiran i da su pružene sve potrebne informacije.
Testovi električne sigurnosti
Električna sigurnost je od najveće važnosti kada se radi s VFD-ovima. Kako bi se osigurala sigurnost korisnika i opreme, provodi se niz testova električne sigurnosti. Ovi testovi uključuju ispitivanje otpora izolacije, ispitivanje dielektrične čvrstoće i ispitivanje kontinuiteta uzemljenja.
Ispitivanje izolacijskog otpora mjeri otpor između električnih vodiča i kućišta VFD-a. Ovaj test pomaže u otkrivanju bilo kakvog kvara izolacije ili struje curenja koja bi mogla predstavljati sigurnosnu opasnost. Visoka vrijednost otpora izolacije pokazuje da je izolacija u dobrom stanju.
Ispitivanje dielektrične čvrstoće, također poznato kao hipot ispitivanje, uključuje primjenu visokog napona na VFD tijekom određenog razdoblja kako bi se provjerio električni kvar. Ovaj test osigurava da VFD može izdržati nazivni napon bez ikakvog luka ili kratkog spoja.
Ispitivanje kontinuiteta uzemljenja potvrđuje da je VFD pravilno uzemljen. Dobar spoj uzemljenja neophodan je za zaštitu od strujnog udara i za osiguravanje ispravnog rada pogona.
Testovi ulaznog i izlaznog napona
Ulazni i izlazni napon VFD-a kritični su parametri koji utječu na njegovu izvedbu. Ispitivanja ulaznog napona provode se kako bi se osiguralo da VFD može raditi unutar navedenog raspona napona. To uključuje mjerenje ulaznog napona u različitim točkama i pod različitim uvjetima opterećenja. Sva odstupanja od nazivnog ulaznog napona mogu uzrokovati kvar VFD-a ili oštetiti priključeni motor.
Ispitivanja izlaznog napona izvode se kako bi se potvrdilo da VFD može generirati ispravan izlazni napon za priključeni motor. Izlazni napon treba biti podesiv i stabilan, omogućujući preciznu kontrolu brzine motora. Ovi testovi obično uključuju mjerenje izlaznog napona na različitim frekvencijama i opterećenjima kako bi se osiguralo da VFD može zadovoljiti zahtjeve aplikacije.
Testovi kontrole frekvencije i brzine
Jedna od primarnih funkcija VFD-a je upravljanje frekvencijom i brzinom elektromotora. Provode se testovi kontrole frekvencije i brzine kako bi se osiguralo da VFD može točno prilagoditi frekvenciju i brzinu motora. Ovi testovi uključuju postavljanje VFD-a na različite postavke frekvencije i brzine te mjerenje stvarne izlazne frekvencije i brzine motora. Rezultati se uspoređuju s postavljenim vrijednostima kako bi se utvrdila točnost i stabilnost kontrole frekvencije i brzine.
Testovi zaštite motora
VFD-ovi su opremljeni raznim zaštitnim značajkama motora kako bi se spriječilo oštećenje spojenog motora. Provode se testovi zaštite motora kako bi se potvrdila učinkovitost ovih značajki. Ova ispitivanja uključuju zaštitu od prekomjerne struje, zaštitu od prenapona, zaštitu od preniskog napona i zaštitu od previsoke temperature.
Ispitivanja prekostrujne zaštite uključuju primjenu visoke struje na VFD za aktiviranje prekostrujnog zaštitnog mehanizma. VFD bi se trebao automatski isključiti ili smanjiti izlaznu struju kako bi zaštitio motor od oštećenja.
Ispitivanja prenaponske i podnaponske zaštite izvode se primjenom napona koji premašuje ili pada ispod raspona nazivnog napona VFD-a. VFD bi trebao otkriti nenormalne uvjete napona i poduzeti odgovarajuće mjere za zaštitu motora.
Ispitivanja zaštite od previsoke temperature uključuju praćenje temperature VFD-a i priključenog motora. Ako temperatura prijeđe navedeno ograničenje, VFD bi trebao smanjiti izlaznu snagu ili se isključiti kako bi se spriječilo pregrijavanje.
Komunikacijski i kontrolni testovi
Mnogi moderni VFD-ovi opremljeni su komunikacijskim sučeljima koja omogućuju daljinsko upravljanje i nadzor. Provode se testovi komunikacije i upravljanja kako bi se osiguralo da VFD može učinkovito komunicirati s drugim uređajima, kao što su programabilni logički kontroleri (PLC) ili sučelja čovjek-stroj (HMI). Ovi testovi uključuju slanje i primanje podataka između VFD-a i povezanih uređaja te provjeru točnosti i pouzdanosti komunikacije.
Testovi performansi pod opterećenjem
Konačno, provode se testovi performansi pod opterećenjem kako bi se procijenila ukupna izvedba VFD-a od 10 KS u stvarnoj primjeni. Ovi testovi uključuju spajanje VFD-a na motor opterećenja i njegovo pokretanje pri različitim brzinama i opterećenjima. Učinkovitost VFD-a procjenjuje se na temelju parametara kao što su učinkovitost motora, faktor snage i kontrola momenta. Ovi testovi pomažu osigurati da VFD može zadovoljiti zahtjeve aplikacije i pružiti pouzdan i učinkovit rad.
Zaključno, sveobuhvatan skup testova je neophodan za osiguranje kvalitete i performansi VFD-a od 10 KS. Provođenjem ovih testova možemo identificirati i riješiti sve potencijalne probleme prije nego što se VFD instalira na terenu, smanjujući rizik od zastoja i skupih popravaka. Kao dobavljač VFD-ova od 10 KS, predani smo pružanju našim kupcima visokokvalitetnih proizvoda koji zadovoljavaju najviše standarde performansi i pouzdanosti.

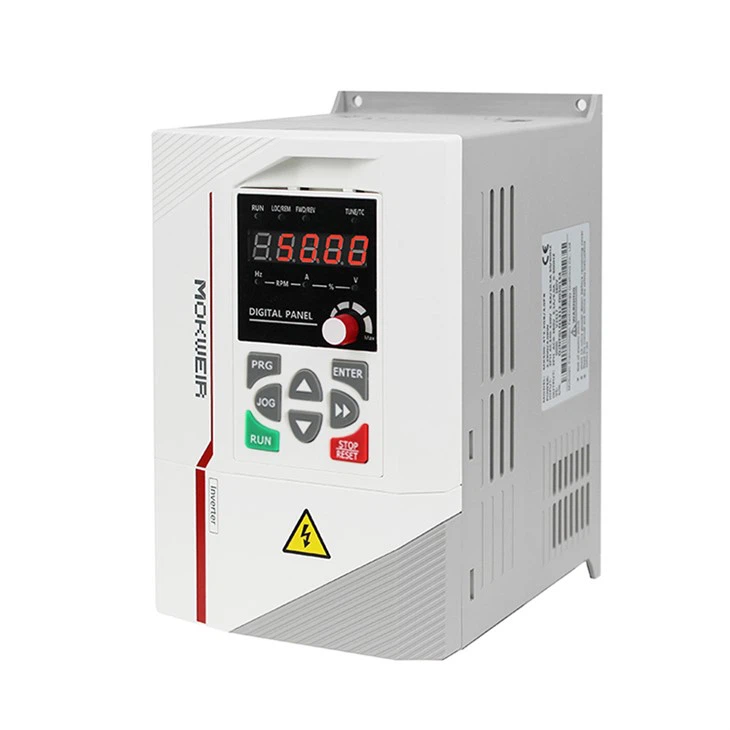

Ako ste zainteresirani za kupnju aFrekvencijski pretvarač VFDili aVFD pogon od 100 KS, ili ako imate bilo kakvih pitanja o našim proizvodima, slobodno nas kontaktirajte radi rasprave o nabavi. Također nudimoJednofazni pretvarač frekvencijeza specifične primjene. Naš tim stručnjaka spreman je pomoći Vam u pronalaženju pravog rješenja za Vaše potrebe.
Reference
- "Variable Frequency Drives Handbook" od Danfossa
- "Power Electronics: Converters, Applications, and Design" od Mohana, Undelanda i Robbinsa
- Tehnička dokumentacija proizvođača za VFD od 10 KS
